Pourquoi mon transfert DTF ne se fait-il pas correctement ? 7 causes et solutions

Un transfert DTF qui n'adhère pas, ou qui semble correct immédiatement après le pressage mais se décolle, se fissure ou se détache après quelques lavages, représente l'un des problèmes de production les plus frustrants et coûteux de l'impression DTF. La cause première est presque toujours difficile à identifier à partir du seul résultat en surface. Le défaut d'adhérence peut provenir de l'étape de séchage, des réglages de la presse à chaud, du tissu lui-même, de la qualité du film, de l'état de la poudre, du moment du décollement ou de l'absence d'une seconde pression. Ce guide aborde ces sept points de manière systématique.

1. Poudre sous-polymérisée

2. Paramètres de la presse à chaud

3. Problèmes liés au tissu

4. Qualité du film

5. Dégradation des poudres

6. Durée du pelage

7. Pas de deuxième presse

L'échec d'adhérence est un problème systémique, et non un problème lié à une seule variable.

ChaqueTransfert DTFUn défaut d'adhérence est dû à la rupture d'au moins un maillon de la chaîne d'adhérence. Cette chaîne s'étend du tunnel de polymérisation (où la poudre thermofusible doit fusionner complètement) à la presse à chaud (où elle doit être intégralement transférée sur le tissu), jusqu'à l'étape de pelage et au-delà. Les sept causes ci-dessous sont classées par ordre de fréquence : la polymérisation insuffisante est la plus courante, tandis qu'un second pressage insuffisant est la plus souvent négligée. Les examiner dans l'ordre est la méthode la plus rapide pour isoler et corriger le problème.

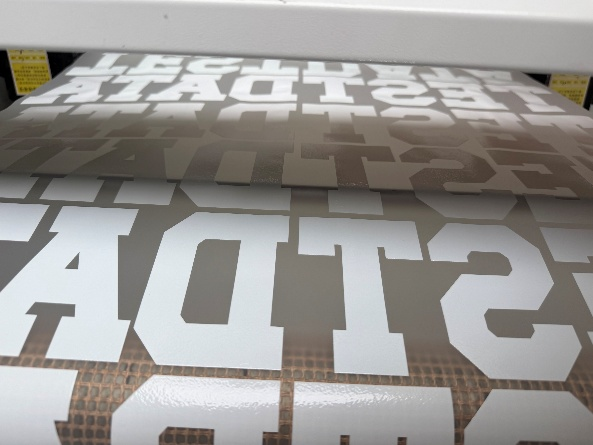

1. Poudre thermofusible sous-durcie

La poudre thermofusible doit atteindre sa température de fusion optimale dans le tunnel de polymérisation avant que le film ne soit placé dans la presse à chaud. Si la fusion de la poudre est incomplète (température de polymérisation trop basse, temps de maintien trop court ou température non uniforme dans le tunnel), la couche adhésive entrant dans la presse à chaud est partiellement liquide et partiellement solide. Sous la pression de la presse, seules les zones parfaitement fusionnées se transfèrent correctement sur le tissu. Les zones partiellement fusionnées ne se transfèrent pas complètement, laissant des résidus d'adhésif sur le film et produisant un résultat irrégulier et une faible adhérence qui se détériore après quelques lavages.

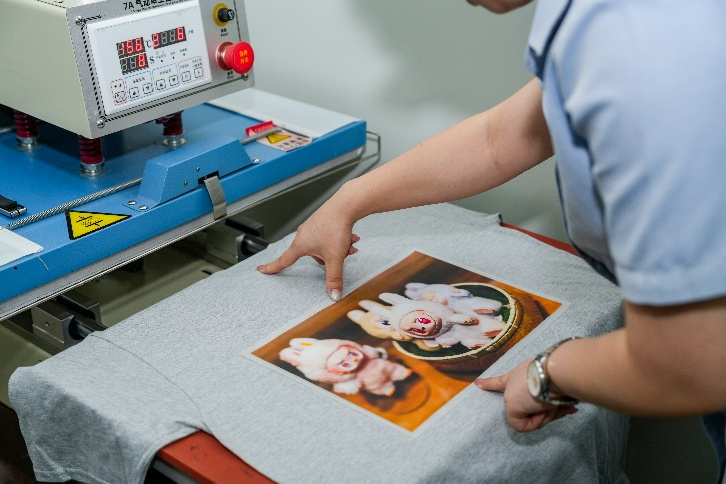

2. Température, durée ou pression de la presse à chaud incorrectes

La presse à chaud doit réunir simultanément trois variables dans une plage de valeurs très restreinte : une température suffisante pour faire fondre à nouveau la couche adhésive durcie et la fixer aux fibres du tissu, un temps de maintien suffisant pour que la fusion et la liaison soient complètes, et une pression suffisante pour assurer un contact total entre l’adhésif et le tissu sur toute la surface du motif. Un défaut sur l’une de ces trois variables — même si les deux autres sont correctes — entraîne un défaut d’adhérence dont le motif varie selon la variable en cause.

Toujours pré-presser le vêtement pendant 3 à 5 secondes avant d'y appliquer le transfert. L'humidité du tissu, même imperceptible après le stockage, réduit la température de collage optimale à la surface et constitue une cause fréquente et négligée de décollement des bords, même sur des transferts correctement pressés.

3. Type de tissu et état de surface

L'adhésif thermofusible DTF adhère au tissu par imbrication mécanique avec la structure des fibres lors du pressage. Les tissus qui résistent à cette imbrication (en raison de revêtements de surface, de la densité des fibres, de la présence de fibres synthétiques ou de finitions hydrofuges) présentent une adhérence faible, même si tous les autres paramètres sont correctement réglés.

4. Qualité du film et irrégularités du revêtement

L'épaisseur du film de protection détermine la netteté et la complétude du transfert de la couche adhésive du film au tissu lors du pressage. Si ce film est trop épais, l'adhérence entre l'adhésif polymérisé et la surface du film est inférieure à celle entre l'adhésif et le tissu. Si cela peut paraître souhaitable, en pratique, l'adhésif se décolle du film avant d'être en contact total avec le tissu, ce qui entraîne un décollement des bords et un transfert incomplet. À l'inverse, si le film est trop fin, l'adhésif ne se décolle pas du film.

5. Poudre thermofusible dégradée ou contaminée par l'humidité

La poudre thermofusible est hygroscopique : elle absorbe l’humidité de l’air ambiant. Cette absorption d’humidité entraîne deux problèmes : les particules gonflent partiellement et commencent à s’agglomérer dans le récipient de stockage, et l’humidité modifie le comportement de la poudre lors de la polymérisation. La poudre agglomérée s’applique de manière irrégulière sur l’encre, créant des zones de forte et de faible adhérence. La poudre affectée par l’humidité nécessite des températures plus élevées pour fusionner complètement, et peut même ne pas fusionner du tout dans la plage de fonctionnement du tunnel de polymérisation, produisant un transfert d’apparence parfaite qui se décolle après le premier lavage.

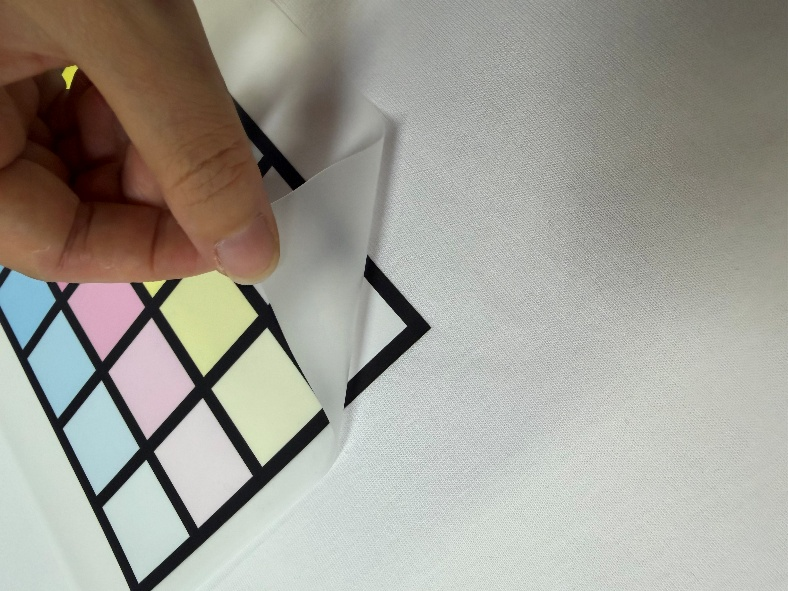

6. Mauvais timing ou mauvaise technique de peeling

Le moment où le film est décollé du support de transfert, ainsi que l'angle et la vitesse de ce décollement, déterminent la qualité de l'adhérence. Les films DTF sont spécifiés comme étant à décollement à chaud ou à froid ; un décollement inadapté au type de film interrompt le processus d'adhérence à un moment critique. Un décollement trop précoce (avant que l'adhésif n'ait suffisamment adhéré au tissu) déchire la couche adhésive. Un décollement trop lent ou sous un angle incorrect entraîne le décollement de portions du motif avec le film, au lieu de leur adhérence au vêtement.

7. Manque de deuxième pression / Scellage après pression

La seconde étape de pressage – l'application d'une nouvelle presse à chaud sur le transfert après le retrait du film protecteur – est l'étape la plus souvent négligée dans la production de transferts directs sur textile (DTF). Nombreux sont ceux qui la considèrent comme facultative. Or, elle est indispensable pour les vêtements qui seront lavés régulièrement. Cette seconde étape permet de réhydrater la surface de la couche adhésive, améliorant ainsi son adhérence aux fibres textiles grâce à une surface de contact accrue, et de sceller les bords du transfert, particulièrement vulnérables au décollement au lavage. Omettre cette étape réduit la résistance au lavage de 20 à 40 %, même si tous les autres paramètres sont correctement réglés.

Protocole de deuxième presse

1. Étape 1 :Effectuez une première pression complète et retirez le film plastique.

2. Étape 2 :Placez une feuille de téflon propre ou du papier sulfurisé directement sur le motif transféré.

3. Étape 3 :Presser à la même température que la première pression pendant 8 à 12 secondes.

4. Étape 4 :Soulever et laisser refroidir complètement. Le téflon empêche la surface adhésive de coller au plateau tout en laissant passer la chaleur et la pression.

Notre norme cinématographique

Film qui élimine complètement la cause n°4 de votre liste de contrôle

Les causes 1, 2, 3, 5, 6 et 7 sont toutes sous votre contrôle en tant qu'opérateur. La cause 4 — la qualité du revêtement du film — est déterminée avant la livraison du film. Nous fournissons des films dont le grammage du revêtement antiadhésif est testé et documenté pour chaque lot, dont l'absorption est uniforme et vérifiée à 100 % de charge d'encre, et dont la compatibilité avec notre système d'encre est testée par étalonnage. La qualité du film ne devrait pas faire partie de vos variables de dépannage.
