Comment les propriétés barrières des films BOPP sont-elles testées : OTR, WVTR et signification des chiffres

1. Introduction

Les performances de barrière sont souvent réduites à une simple valeur numérique sur la fiche technique d'un film, mais les résultats OTR et WVTR peuvent être trompeurs si les conditions de test, la structure du film et les exigences d'utilisation finale ne sont pas prises en compte conjointement. Pour les acheteurs de films barrière BOPP, de films BOPP métallisés, de films BOPP métallisés sous vide ou de films VMOPP, la question essentielle n'est pas simplement de savoir si un film présente un faible taux de transmission d'oxygène ou de vapeur d'eau. Il s'agit plutôt de déterminer si les performances de barrière mesurées sont adaptées à la structure de l'emballage, à la sensibilité du produit, à l'environnement de stockage et au procédé de transformation.

Cela a son importance car un film BOPP transparent, un film BOPP métallisé et un film BOPP à haute barrière peuvent présenter des comportements de transport très différents. La métallisation, le revêtement, les couches d'étanchéité, les défauts et la lamination peuvent tous modifier les propriétés de barrière de l'emballage final.

2. Principes techniques fondamentaux : Fonctionnement des systèmes OTR et WVTR

Le BOPP est un film de polypropylène biorienté. Sa structure moléculaire et son orientation lui confèrent une résistance mécanique et une stabilité dimensionnelle appréciables, mais un film de polypropylène classique ne constitue pas une barrière absolue aux gaz ou à la vapeur d'eau. Les molécules peuvent se dissoudre à la surface du polymère et diffuser à travers le film, entraînant une transmission mesurable.

Le taux de transmission d'oxygène (OTR) quantifie la quantité d'oxygène traversant une surface de film définie pendant une durée déterminée et dans des conditions de test spécifiées. Le résultat est généralement exprimé en cm³/m²/jour. Un OTR faible signifie qu'une moindre quantité d'oxygène traverse l'échantillon dans les conditions indiquées.

Le WVTR, ou taux de transmission de la vapeur d'eau, mesure le passage de la vapeur d'eau à travers l'échantillon. Il est généralement exprimé en g/m²/jour. Un WVTR plus faible indique une plus grande résistance à la transmission de la vapeur d'eau dans les conditions d'essai spécifiées.

La valeur indiquée n'est pas une constante universelle intrinsèque. La perméation est influencée par la température, l'humidité, la différence de pression, l'épaisseur du film, la cristallinité, l'orientation et la présence de revêtements ou de métallisation. C'est pourquoi il convient de ne pas comparer directement deux fiches techniques, sauf si leurs conditions d'essai sont comparables.

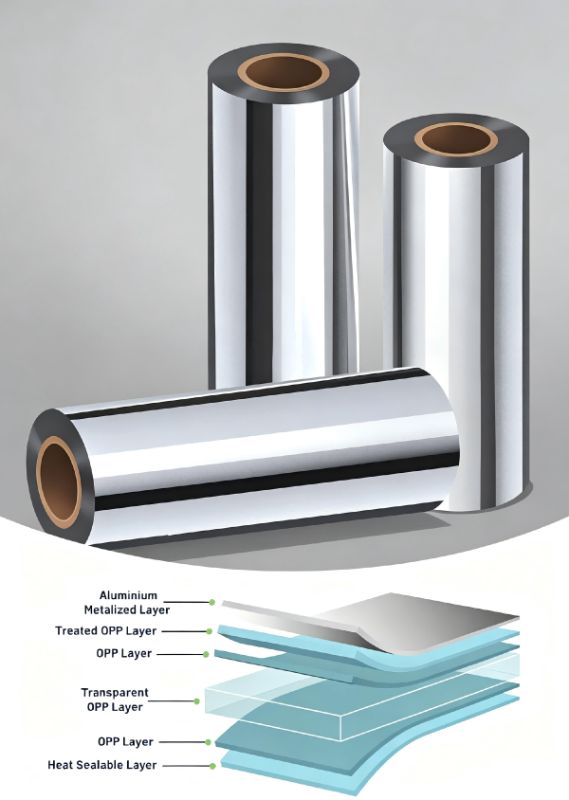

Pour les films BOPP métallisés, une fine couche d'aluminium crée un chemin plus tortueux et moins perméable à l'oxygène et à l'humidité. Le film BOPP métallisé sous vide, souvent abrégé en film VMOPP, occupe donc une place importante dans l'emballage souple. Cependant, la qualité de la métallisation est primordiale. Les micro-perforations, les rayures, une mauvaise adhérence, les fissures de flexion et les dommages liés à la transformation peuvent réduire l'efficacité de la barrière.

Un film BOPP à haute barrière peut également comporter des revêtements supplémentaires, des couches d'étanchéité ou des structures multicouches. Le VMOPP scellable à ultra-haute barrière peut combiner une barrière renforcée avec une surface thermoscellable, mais l'emballage final dépend toujours de l'intégrité du scellage, de la continuité du revêtement et des conditions de transformation.

Le principe d'ingénierie central consiste à comparer les données de barrière dans des conditions de test équivalentes, puis à valider la structure complète de l'emballage.

3. Applications et solutions

3.1 Comment lire les résultats des tests OTR et WVTR

Une fiche technique de film doit être interprétée comme un résultat d'essai, et non comme une garantie de performance universelle. Avant de comparer différentes qualités de BOPP, il convient de noter la méthode d'essai ou l'instrument utilisé, la température, l'humidité relative, l'épaisseur de l'échantillon et de préciser si le résultat s'applique au film seul ou à une structure revêtue/métallisée.

• Ne comparez les valeurs OTR que lorsque la température et l'humidité de test sont comparables.

• Comparez le WVTR dans des conditions d'humidité équivalentes car la perméation de la vapeur d'eau dépend fortement de l'humidité.

• Veuillez confirmer si la valeur indiquée représente une seule couche de film ou un stratifié complet.

• Vérifiez l'épaisseur nominale du film et sa construction, car les performances de barrière peuvent varier selon l'épaisseur.

• Demandez des données de répétabilité ou des données de production représentatives lorsque la barrière est une spécification critique.

Un faible coefficient de transmission d'oxygène (OTR) n'implique pas automatiquement un faible coefficient de transmission de vapeur d'eau (WVTR). L'oxygène et la vapeur d'eau interagissent différemment avec les structures polymères et métallisées ; les ingénieurs en emballage doivent donc définir le mécanisme de défaillance réel du produit emballé avant de choisir le film.

3.2 Pourquoi les films BOPP métallisés offrent une barrière plus élevée

BOPP métalliséCette technique est largement utilisée lorsqu'une structure d'emballage nécessite une protection accrue contre l'oxygène, l'humidité et la lumière, tout en conservant les avantages de mise en œuvre d'un film mince orienté. La métallisation consiste à déposer une très fine couche d'aluminium à la surface du film, créant ainsi un chemin nettement moins perméable que le polymère seul.

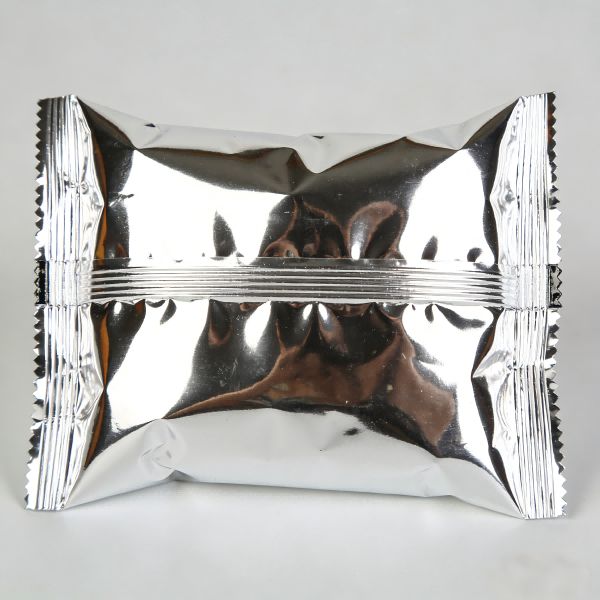

Pour les films BOPP métallisés destinés aux emballages de snacks, la couche barrière contribue à protéger les produits sensibles à l'oxygène ou à l'humidité. Le résultat obtenu dépend du taux de métallisation et des procédés de découpe, de lamination et de transformation en sachet.

• Vérifier l'uniformité de la métallisation et l'aspect optique.

• Contrôler la tension et la manipulation de la bande pour minimiser les rayures et les dommages dus à la flexion.

• Évaluer l'adhérence du métal avant et après la lamination.

• Considérez l'effet de l'impression, du laminage adhésif et du formage du sachet sur le maintien de la barrière.

• Pour les emballages à haute barrière, testez le stratifié fini plutôt que de supposer que la couche VMOPP individuelle conservera sa valeur de laboratoire d'origine.

Le film métallisé haute barrière BOPP s'évalue donc au mieux dans le cadre d'une construction. La qualité du film, la couche métallique, l'adhésif, le mastic et le procédé de transformation déterminent collectivement les performances de l'emballage.

3.3 Sélection des films d'emballage BOPP à haute barrière en fonction de l'utilisation finale

Un distributeur de films BOPP ou un fabricant de sachets BOPP devrait commencer par la sensibilité du produit plutôt que par une étiquette générique « haute barrière ».

Pour les produits secs tels que les snacks, les confiseries et autres produits similaires, la maîtrise de l'humidité et de l'oxygène est essentielle pour préserver leur durée de conservation, leur texture et leurs arômes. Le film OPP métallisé est une solution à envisager pour l'emballage lorsqu'une barrière plus performante et une protection accrue contre la lumière sont requises.

Pour les produits nécessitant un thermoscellage, unVMOPP scellable à barrière ultra-élevéeLa structure peut être pertinente car elle combine une couche barrière et une surface scellable. Le mastic doit néanmoins garantir la température d'amorçage de la soudure, la résistance de la soudure et l'adhérence à chaud requises par la machine d'emballage.

Pour les applications plus exigeantes, unFilms d'emballage BOPP à haute barrièreLe cahier des charges doit définir les valeurs cibles de barrière, les performances d'étanchéité, la structure du stratifié et les conditions de stockage plutôt que de se fier uniquement à la terminologie.

• Définir la sensibilité du produit à l'oxygène et à l'humidité.

• Déterminer la durée de conservation prévue et l'environnement de distribution.

• Déterminer si une protection contre la lumière est également nécessaire.

• Choisissez un BOPP transparent, un BOPP métallisé ou une structure revêtue/multicouche en fonction de l'objectif de barrière réel.

• Valider la barrière après impression, lamination et transformation en sachet.

3.4 Test de la barrière après conversion

Une erreur fréquente lors des achats consiste à approuver un film en se basant sur le taux de transmission de la vapeur d'eau (OTR ou WVTR) du rouleau entrant, sans jamais vérifier le laminage fini. La transformation peut engendrer des rayures, des plis, des micro-perforations, des craquelures, un laminage de mauvaise qualité ou des défauts d'étanchéité, altérant ainsi les performances de l'emballage.

Un transformateur de film BOPP doit donc établir une séquence de qualification qui comprend l'inspection du film entrant, l'inspection de la métallisation ou du revêtement le cas échéant, la lamination, le durcissement, le formage du sachet et le test final de barrière.

• Tester le film entrant conformément aux spécifications convenues.

• Inspectez la surface métallisée ou revêtue afin de déceler les défauts.

• Produire un stratifié représentatif en utilisant des paramètres de production commerciaux.

• Conditionner la structure finie avant les essais comparatifs de barrière lorsque la méthode sélectionnée l'exige.

• Comparez la structure finale avec le film initial et recherchez toute détérioration significative.

• Associer les tests de barrière aux contrôles de résistance du scellage et d'intégrité de l'emballage.

Cette approche permet de distinguer un problème lié au matériau du film d'un problème lié à sa transformation. Elle fournit également aux responsables de catégorie et aux responsables des achats un dossier de qualification des fournisseurs plus pertinent.

3.5 Comparaison des tests de barrière et logique d'approvisionnement

3.6 Flux de travail pratique de sélection des films barrières

Pour obtenir une qualification commerciale, la séquence pratique est la suivante :

• Définir le produit conditionné, l'objectif de durée de conservation et l'environnement de distribution prévu.

• Définir des exigences distinctes pour l'OTR et l'WVTR plutôt que d'utiliser une seule spécification de barrière générique.

• Spécifiez les conditions de test de référence et les unités de rapport requises.

• Déterminez si un film BOPP transparent, un film BOPP métallisé, un film BOPP métallisé sous vide ou une construction multicouche à barrière plus élevée est approprié.

• Demandez des échantillons représentatifs de la production plutôt que de vous fier uniquement à la documentation marketing.

• Tester le matériau avant et après les principales étapes de conversion.

• Examiner les performances d'étanchéité, l'adhérence du stratifié et l'intégrité de l'emballage, ainsi que les valeurs OTR et WVTR.

• Veillez à ce que les spécifications approuvées soient liées à une construction, une épaisseur et une méthode d'essai définies.

Pour les distributeurs et les équipes d'approvisionnement, la comparaison des fournisseurs doit s'appuyer sur un modèle technique commun. Un film affichant un OTR plus faible n'est pas forcément le meilleur choix commercial si ses conditions de test sont moins exigeantes, sa stabilité à la conversion est moindre, ou si son prix et son rendement rendent le conditionnement final moins rentable.

4. Foire aux questions

Quelle est la différence entre OTR et WVTR ?

L'OTR mesure la transmission d'oxygène à travers un film dans des conditions spécifiées, tandis que le WVTR mesure la transmission de vapeur d'eau. Ces deux paramètres concernent différents mécanismes de perméation et doivent être spécifiés séparément pour les applications d'emballage.

Un OTR plus faible signifie-t-il toujours un meilleur film barrière BOPP ?

Non. Un OTR plus faible indique une transmission d'oxygène réduite dans les conditions de test spécifiées, mais l'emballage peut également nécessiter une barrière contre l'humidité, une protection contre la lumière, une étanchéité et une résistance mécanique. Les conditions de test doivent également être comparables.

Pourquoi le BOPP métallisé peut-il perdre sa barrière après conversion ?

La métallisation peut être altérée par des rayures, des fissures dues à la flexion, des piqûres, des défauts de stratification ou des dommages mécaniques. Le stratifié fini doit être testé lorsque les performances de barrière sont critiques.

Dois-je comparer directement les valeurs OTR et WVTR des fournisseurs ?

Uniquement lorsque les conditions d'essai, la conception de l'échantillon et les modalités de compte rendu sont comparables. Demandez aux fournisseurs de préciser la méthode d'essai, la température, l'humidité, l'épaisseur et si le résultat concerne un film unique ou un stratifié.

5. Conclusion et guide d'action B2B

Le choix de la barrière doit reposer sur des exigences d'emballage mesurables plutôt que sur de simples étiquettes telles que « haute barrière ». Les indices OTR et WVTR offrent deux perspectives essentielles, mais différentes, sur la transmission des gaz et de l'humidité. Pour les films BOPP métallisés, les films BOPP métallisés sous vide et les films VMOPP, la qualité de la métallisation et l'intégrité de la transformation sont tout aussi importantes que les résultats initiaux obtenus en laboratoire.

Pour les distributeurs, transformateurs et fabricants de sachets de films BOPP, l'étape suivante consiste à établir un cahier des charges commun et à comparer des échantillons représentatifs dans des conditions équivalentes. Lorsqu'un film BOPP à haute barrière est envisagé pour une application exigeante, il convient de demander des données techniques, des échantillons de production et un essai de laminage fini avant toute commercialisation.
